本机特征:双行星混合搅拌机是一种多功能设备,适用于电子浆料、锂离子电池浆液、粘合剂、模具胶、硅酮密封胶、有机硅胶、聚氨酯密封胶、厌氧胶、颜料、油墨、药膏等电子化工、医药、建材、农药、食品行业液与液、固与液的物料混合反应分散溶解乳化等物理化学反应。
设 备 简 介
XJ系列双行星混合搅拌机是一种多功能设备,适用于电子浆料、锂离子电池浆液、粘合剂、模具胶、硅酮密封胶、有机硅胶、聚氨酯密封胶、厌氧胶、颜料、油墨、药膏等电子化工、医药、建材、农药、食品行业液与液、固与液的物料混合反应分散溶解乳化等物理化学反应。
应 用 范 围
生产能力:1-1000L
应用领域:多组份固-固液,固-液相,液-液相物料的混合,反应,分散,溶解,调质等工艺,如粘胶剂,密封胶,模具胶、硅酮密封胶、有机硅胶、聚氨酯密封胶、厌氧胶、封闭胶、软膏,电子浆料、锂离子电池浆液、粘合剂、颜料、油墨、药膏糊状物料,润滑脂,油漆,膏状化妆品,添加物等多种高粘稠物的制备,实验室搅拌机只作实验小批量试行生产用。
工 作 原 理

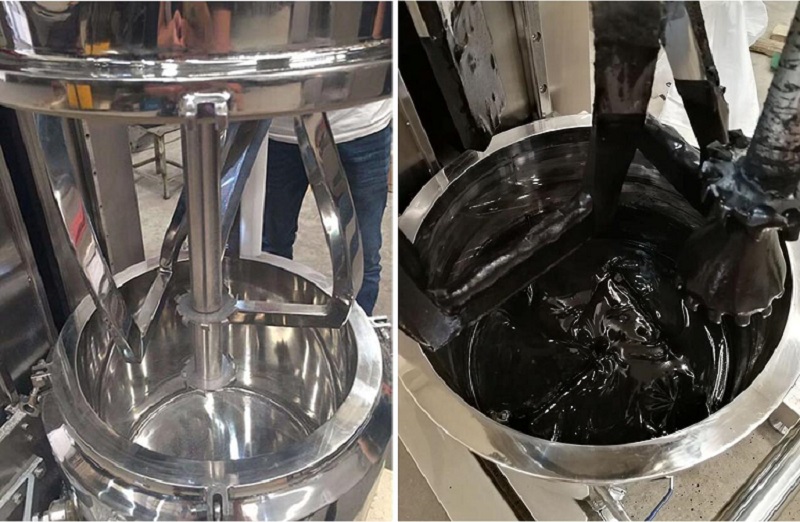

低速运转的搅拌锚使物料在密闭容器内上下翻动、剪切和混合,高速运转的齿形分散盘与混合的物料产生强烈的碰击和剪切,搅拌器在绕釜体轴线公转的同时,又以不同的转速绕自身轴线自转,使物料在釜体内做复杂的运动,受到强烈的剪切和揣和,此外,设备内的刮壁刀绕釜体轴线转动,将粘在壁上之物料刮下来参与混合,使其效果更为理想,釜体采用特殊密封结构可进行加压机抽真空, 具有良好的排气除泡效果,釜体夹套内可根据用户需要进行加热,冷却,设备缸盖液压升降,缸体可自由移动操作十分方便,而且搅拌桨及刮刀可随横梁上升而完全脱离缸体便宜清洁。
结 构 组 成

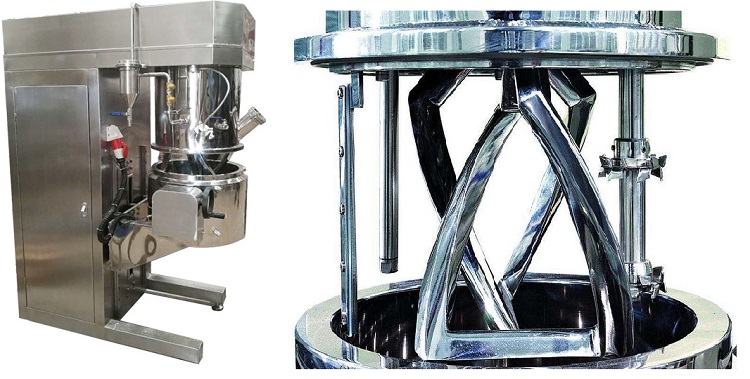

双行星混合搅拌机分为减速电机、封盖、行星架、搅拌器、刮壁器、料桶、双柱液压升降系统、真空系统以及机架等构成。是在消化吸收国内外先进技术的基础上加以创新改进开发出来的一种新型混合装置。本装置能在真空下工作,可不断的排出水分和其他的挥发物,因此,可作为脱气釜使用。料桶可根据需要采用油、水循环加热或冷却;也可使用蒸汽加热。加热温度通过控制面板上的温度控制仪显示。
行 星 搅 拌 机 技 术 参 数
实验级 / 量产级 | 实验级 | 量产级 | ||||||||
规格参数 | XJ-2L | XJ-5L | XJ-10L | XJ-20L | XJ-30L | XJ-50L | XJ-100L | XJ-200L | XJ-350L | XJ-500L |
设计容积 (L) | 2 | 7.4 | 10 | 24 | 30 | 57 | 108 | 200 | 350 | 505 |
工作容积 (L) | 0.5-1.5 | 2-5 | 6 | 20 | 24 | 40 | 80 | 160 | 300 | 400 |
搅拌电机功率(KW) | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 22 |
分散电机功率(KW) | 1.5 | 2.2 | 3 | 3 | 3 | 4 | 7.5 | 11 | 18.5 | |
公转转速(RPM) | 0-48 | 0-48 | 0-48 | 0-48 | 0-48 | 0-65 | 0-65 | 0-65 | 0-30 | 0-30 |
自转转速(RPM) | 0-72 | 0-72 | 0-72 | 0-72 | 0-65 | 0-65 | 0-65 | 0-60 | 0-60 | 0-45 |
分散盘转速(RPM) | 0-1400 | 0-1400 | 0-1400 | 0-1400 | 0-1400 | 0-1400 | 0-1400 | 0-960 | 0-960 | |
刮壁转速(RPM) | 0-65 | 0-65 | 0-65 | 0-65 | 0-65 | 0-65 | 0-65 | 0-35 | 0-35 | 0-35 |
真空度(MPA) | -0.09 | -0.09 | -0.09 | -0.09 | -0.09 | -0.09 | -0.09 | -0.09 | -0.09 | -0.09 |
液压站功率(KW) | 0.18 | 0.18 | 0.37 | 0.37 | 0.55 | 1.5 | 1.5 | 3 | 4 | 4 |
真空泵功率(KW) | 0.37 | 0.37 | 0.37 | 0.37 | 0.1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3 |
加热功率(KW) | 1.4 | 1.4 | 2.8 | 3.2 | 3.2 | 4 | 6 | 12 | 18 | 27 |
